Description
Obecné rysy
Modul M-CON-WL-p je součástí systému Ampio. Požadované napětí pro napájení modulu je 11 — 16V DC. Modul je řízen přes CAN sběrnici.
Modul funguje jako základní stanice pro bezdrátové moduly, které komunikují pomocí technologie Ampio LoRa
V instalaci automatizace budov Ampio může být přítomen pouze jeden modul M-CON-WL-p.
Velká základnová stanice LoRa
Zařízení funguje jako základnová stanice pro zařízení Ampio ze skupiny WL, která komunikují přes bezdrátové rozhraní Ampio LoRa. Jako základní stanice zařízení distribuuje informace mezi bezdrátovými moduly a dalšími zařízeními pro automatizaci budov.
V rámci instalačních činností musí být každé zařízení Ampio LoRa spárováno s modulem, který funguje jako základnová stanice. K tomu použijte software konfigurátoru Smart Home CAN pro zadání modulu M-CON-WL-p do režimu vyhledávání modulů ze skupiny WL. Když je režim vyhledávání aktivní, stiskněte třikrát tlačítko párování na bezdrátovém modulu, který se pokoušíte spárovat. Pokud je operace úspěšná, nalezené zařízení se objeví v seznamu spárovaných bezdrátových modulů v softwaru konfigurátoru Smart Home CAN.
Typická aplikace
- Propojení zařízení Ampio ze skupiny WL komunikujících přes bezdrátové rozhraní Ampio LoRa s drátovou částí instalace automatizace budov.
Instalace
Rozměry modulu umožňují jeho instalaci do standardní rozvodné krabice. Aby bylo možné modul spustit, musí být připojen ke sběrnici CAN. Sběrnice systému Ampio se skládá ze čtyř vodičů – dvou pro napájení a dvou pro komunikaci mezi moduly.
Z pouzdra zařízení je vyveden kabel, který tvoří anténu.
V instalaci automatizace budov Ampio může být přítomen pouze jeden modul M-CON-WL-p.
Stavové LED diody zařízení

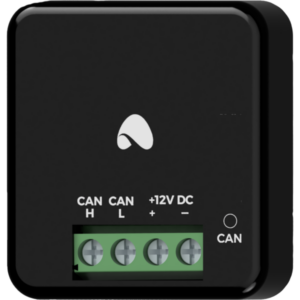

Na přední straně modulu jsou signalizační LED indikátory. Červená LED s označením CAN indikuje stav komunikace na CAN sběrnici:
- jeden pravidelný záblesk každou 1 sekundu. – komunikace na sběrnici CAN funguje správně,
- dvě pravidelná bliknutí každou 1 sekundu. – modul nepřijímá informace z jiných modulů,
- tři pravidelná bliknutí každou 1 sekundu. – modul nemůže odesílat informace na sběrnici CAN;
Programování
Modul je naprogramován pomocí softwaru Ampio Designer . Umožňuje upravovat parametry modulu a definovat jeho chování v reakci na signály přímo dostupné modulu a také obecné informace přicházející ze všech zařízení přítomných na sběrnici domácí automatizace.
Nedoporučuje se používat více než 8 bezdrátových modulů Ampio LoRa na jeden modul základnové stanice. Instalace více modulů může mít za následek nadměrné zatížení bezdrátové sítě a nesprávné fungování systému.
Rozměry modulu
Rozměry vyjádřené v milimetrech.
Přerušované čáry označují oblasti, kde mohou být umístěny konektory zařízení nebo jeho další prvky.
Kliknutím jej zvětšíte a otevřete na nové kartě.
Schéma zapojení
