Description
Obecné rysy

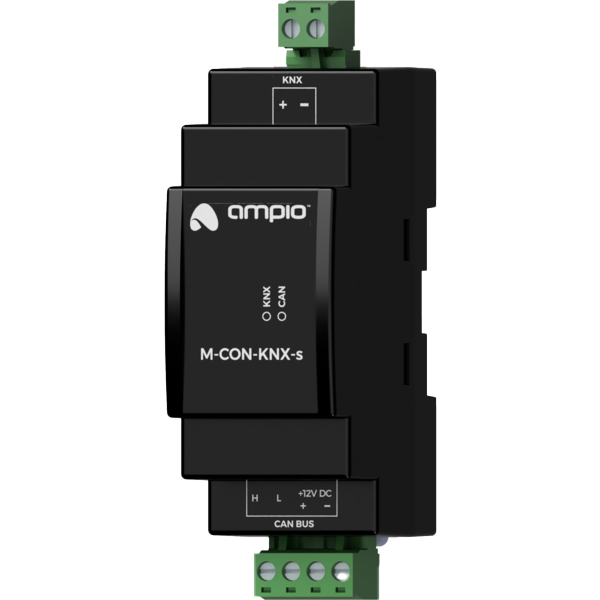

Modul M-CON-KNX-s je součástí systému Ampio. Požadované napětí pro napájení modulu je 11 — 16V DC. Modul je řízen přes CAN sběrnici.
Modul umožňuje obousměrnou komunikaci mezi zařízeními pracujícími v rámci sběrnice CAN a KNX. Obě sběrnice používané zařízením jsou od sebe galvanicky odděleny.
Modul M-CON-KNX-s je až do odvolání nedostupný.
Instalace
Modul je určen pro montáž na 35mm DIN lištu. Šířka modulu je 35 mm, 2 mezery/moduly v DB. Aby bylo možné modul spustit, musí být připojen ke sběrnici CAN. Sběrnice systému Ampio se skládá ze čtyř vodičů – dvou pro napájení a dvou pro komunikaci mezi moduly.
Kromě rozhraní sběrnice CAN má zařízení dvouvodičové rozhraní sběrnice KNX.
Stavové LED diody zařízení
Na přední straně modulu jsou signalizační LED indikátory. Zelená LED s označením CAN indikuje stav komunikace na CAN sběrnici:
- jeden pravidelný záblesk každou 1 sekundu. – komunikace na sběrnici CAN funguje správně,
- dvě pravidelná bliknutí každou 1 sekundu. – modul nepřijímá informace z jiných modulů,
- tři pravidelná bliknutí každou 1 sekundu. – modul nemůže odesílat informace na sběrnici CAN;
Kromě LED indikující stav CAN sběrnice je na přední straně zařízení ještě červená LED s označením KNX . Pokud se rozsvítí, znamená to, že zařízení přijala telegram KNX.
Programování
Modul je naprogramován pomocí speciálního programátoru, který je k dispozici pro autorizované techniky, a softwaru konfigurátoru Ampio Smart Home CAN. Umožňuje upravovat parametry modulu a definovat jeho chování v reakci na signály přímo dostupné modulu a také obecné informace přicházející ze všech zařízení přítomných na sběrnici domácí automatizace.
Definování chování zařízení v kontextu hlavní funkčnosti modulu – komunikační brány mezi dvěma standardy sběrnic automatizace budovy – by mělo být zvažováno samostatně pro každý směr komunikace. V obou případech se tato konfigurace scvrkává na definování seznamu pravidel překladu mezi protokoly.
Všechny operace popsané v následujících podkapitolách se provádějí pomocí softwaru konfigurátoru Smart Home CAN.
Překlad CAN do KNX
Při přípravě pravidel pro překlad ze sběrnice CAN do KNX by měla být zařízení M-CON-KNX-s přiřazena individuální adresa KNX. Každý telegram vysílaný zařízením na sběrnici KNX bude mít tuto adresu ve zdrojovém poli.
Dalším krokem je definování seznamu pravidel překladu. Každé pravidlo překladu ukazuje na jednu výstupní hodnotu konkrétního zařízení běžícího v síti CAN. Odeslání telegramu na sběrnici KNX je vyvoláno změnami jeho hodnoty. Forma odeslaného telegramu je definována zadáním adresy cílové skupiny (jednosměrové zprávy nejsou podporovány), stejně jako hodnoty řídicího pole a příkazu telegramu KNX . Poslední součástí překladového pravidla je definice datového typu KNX, na který má být přetypována hodnota ze zařízení pracujícího v síti CAN.
Překlad z KNX na CAN
Každé pravidlo překladu ze sběrnice KNX do CAN definuje cílovou skupinovou adresu očekávaného telegramu (příjem unicastových zpráv není podporován) a datový typ jeho obsahu. Během překladu není hodnota příkazového pole telegramu interpretována. Po přijetí telegramu směrovaného na definovanou skupinovou adresu modul M-CON-KNX-s interpretuje jeho obsah v souladu s uvedeným datovým typem a odešle zprávu do sítě CAN. Forma odesílaného CAN rámce je definována zadáním zdrojové MAC adresy virtuálního zařízení, jménem kterého bude odeslán, a datového typu, na který bude přetypována hodnota ze zařízení pracujícího v rámci KNX sběrnice.
Rozměry modulu
Rozměry vyjádřené v milimetrech.
Schéma zapojení
