Description

Obecné rysy

Modul M-CON-485-s je součástí systému Ampio. Požadované napětí pro napájení modulu je 11 — 16V DC. Modul je řízen přes CAN sběrnici.

Modul umožňuje integraci zařízení vybavených komunikačním rozhraním RS-485 se systémem domácí automatizace Ampio.

Typická aplikace

• Integrace s poplašnými systémy;
• integrace s projektory a jinými zobrazovacími zařízeními;
• integrace s audio zařízeními;
• integrace s klimatizačními zařízeními a rekuperátory;
• integrace s meteostanicemi.

Instalace

Modul je určen pro montáž na 35mm DIN lištu. Šířka modulu je 35 mm, 2 mezery/moduly v DB. Aby bylo možné modul spustit, musí být připojen ke sběrnici CAN. Sběrnice systému Ampio se skládá ze čtyř vodičů – dvou pro napájení a dvou pro komunikaci mezi moduly.

Kromě konektoru sběrnice CAN má zařízení konektor, který umožňuje přístup k linkám A, B a SC rozhraní RS-485. Schéma připojení zařízení ukazuje dvě varianty připojení s integrovaným zařízením. Chcete-li zjistit, zda je nutné připojení referenční linky SC, nahlédněte do návodu k integrovanému zařízení.

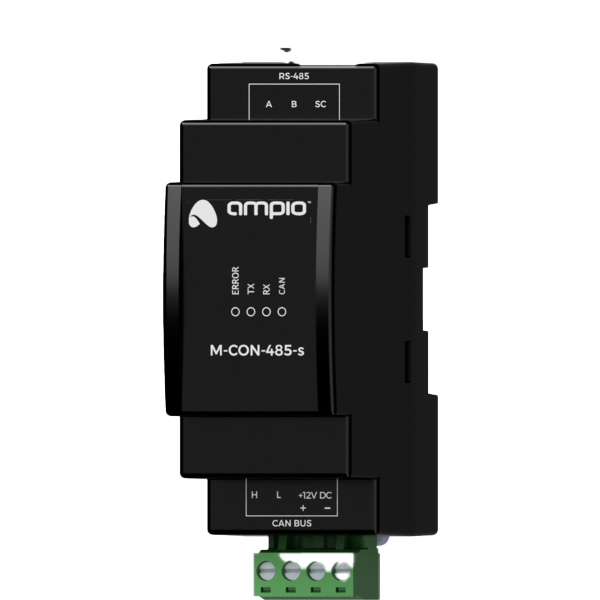

Stavové LED diody zařízení

Na přední straně modulu jsou signalizační LED indikátory. Zelená LED s označením CAN indikuje stav komunikace na CAN sběrnici:

• jeden pravidelný záblesk každou 1 sekundu. – komunikace na sběrnici CAN funguje správně,
• dvě pravidelná bliknutí každou 1 sekundu. – modul nepřijímá informace z jiných modulů,
• tři pravidelná bliknutí každou 1 sekundu. – modul nemůže odesílat informace na sběrnici CAN;

Kromě LED stavu komunikační sběrnice jsou na přední straně zařízení tři červené LED:

• ERROR – označuje chybu komunikace;
• TX – indikuje, že zařízení odesílá data přes rozhraní RS-485;
• RX – označuje, že zařízení přijímá data přes rozhraní RS-485.

Povaha komunikační chyby závisí na specializované variantě firmwaru nahrané do zařízení.

Programování

Modul je naprogramován pomocí speciálního programátoru, který je k dispozici pro autorizované techniky, a softwaru konfigurátoru Ampio Smart Home CAN. Umožňuje upravovat parametry modulu a definovat jeho chování v reakci na signály přímo dostupné modulu a také obecné informace přicházející ze všech zařízení přítomných na sběrnici domácí automatizace.

Na rozdíl od většiny modulů systému Ampio je software modulu M-CON-485-s specializovaný, tj. v závislosti na zamýšleném případu použití musí být do zařízení nahrán vhodný firmware.

Specializovaný software je identifikován názvem souboru, jehož syntaxe je většinou v souladu s přijatou nomenklaturou pro aktualizační soubory zařízení Ampio. Jediný rozdíl je v tom, že poslední dvě číslice verze softwaru definují účel programu.

Název souboru firmwaru modulu M-CON-485-s má následující tvar:

ampio_T25_P[PCB]_S[VER][TYP].amp

kde:

• [PCB]je číselný identifikátor verze hardwarové platformy modulu,
• [VER]je verze firmwaru,
• [TYP]je dvoumístný specializační kód firmwaru.

Níže uvedená tabulka uvádí dostupné varianty specializace firmwaru M-CON-485-s:

Specializované softwarové soubory jsou dodávány se softwarem konfigurátoru Ampio Smart Home CAN.

Rozměry modulu

Rozměry vyjádřené v milimetrech.

Kliknutím jej zvětšíte a otevřete na nové kartě.

Schéma zapojení
