Description
Obecné rysy

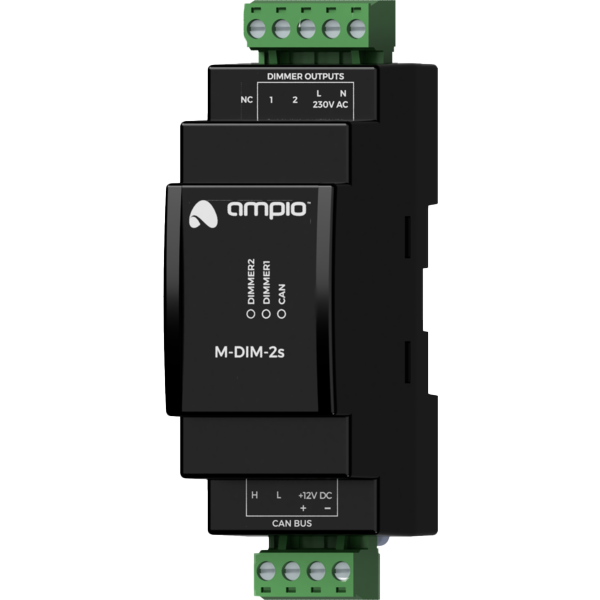

Modul M-DIM-2s je součástí systému Ampio. Požadované napětí pro napájení modulu je 11 — 16V DC. Modul je řízen přes CAN sběrnici.
Modul má dva stmívatelné výstupy. Ve standardní verzi modulu je maximální výkon přijímače připojeného na jeden výstup 150W. Modul je dostupný i v rozšířené verzi, umožňující zatížit jeden výstup přijímačem 300W.
Stmívatelné výstupy
Pomocí modulu je možné ovládat intenzitu světla žárovek, halogenů, stmívatelných LED žárovek a stmívatelných CFL zářivek. Je možné ovládat světelné zdroje napájené přes transformátor.
Světelné zdroje napájené přes transformátor
V případě ovládání světelných zdrojů napájených přes transformátor musí být zařízení nakonfigurováno tak, aby při detekci odtokové hrany odpojilo napájení.
Maximální výkon přijímače připojeného ke stmívatelnému výstupu je 150W. Vstupní napětí v rozsahu od 48V AC do 250V AC lze plynule regulovat.
Stmívatelné výstupy mají ochranu proti zkratu, přetížení a tepelné ochraně. Modul usnadňuje měření výkonu.
Rozšířená verze
Modul M-DIM-2s je k dispozici i v rozšířené verzi, jejíž výstupy jsou schopné zvládnout zátěž 300W. Rozšířená verze je k dispozici na vyžádání.
Typická aplikace
- Zapnutí osvětlení;
- plynulé ovládání osvětlení;
- plynulé řízení výkonu AC zařízení odporového charakteru a maximální výkon nepřesahující 150W/300W.
Instalace
Modul je určen pro montáž na 35mm DIN lištu. Šířka modulu je 35 mm, 2 mezery/moduly v DB. Aby bylo možné modul spustit, musí být připojen ke sběrnici CAN. Sběrnice systému Ampio se skládá ze čtyř vodičů – dvou pro napájení a dvou pro komunikaci mezi moduly.
Kromě rozhraní CAN bus má zařízení konektor pro síťové napětí a stmívatelné výstupy.
Stavové LED diody zařízení
Na přední straně modulu jsou signalizační LED indikátory. Zelená LED s označením CAN indikuje stav komunikace na CAN sběrnici:
- jeden pravidelný záblesk každou 1 sekundu. – komunikace na sběrnici CAN funguje správně,
- dvě pravidelná bliknutí každou 1 sekundu. – modul nepřijímá informace z jiných modulů,
- tři pravidelná bliknutí každou 1 sekundu. – modul nemůže odesílat informace na sběrnici CAN;
Kromě stavové LED komunikační sběrnice jsou na přední straně zařízení dvě LED s označením DIMMER 1 a DIMMER 2 . Ukazují stav příslušných stmívatelných výstupů.
Programování
Modul je naprogramován pomocí softwaru Ampio Designer . Umožňuje upravovat parametry modulu a definovat jeho chování v reakci na signály přímo dostupné modulu a také obecné informace přicházející ze všech zařízení přítomných na sběrnici domácí automatizace.
Rozměry modulu
Rozměry vyjádřené v milimetrech.
Kliknutím jej zvětšíte a otevřete na nové kartě.
Schéma zapojení
