Obecné rysy

Modul M-CON-CAN-s je součástí systému Ampio. Požadované napětí pro napájení modulu je 11 — 16V DC.

Modul umožňuje galvanické oddělení dvou segmentů sběrnice CAN. To může být užitečné například pro oddělení obslužných zařízení sběrnicové sekce instalovaných vně budovy od hlavní sběrnicové části nebo pro oddělení částí instalace, mezi kterými může být rozdíl zemních potenciálů.

Použití modulu pro rozdělení sítě na menší segmenty je užitečné i v případě velkých sítí, ve kterých množství instalovaných modulů přetěžuje sběrnici nebo pokud je obtížné snížit parazitní kapacitu sběrnice jejím zakončením.

Oddělení je prováděno aktivním způsobem, modul tedy může fungovat i jako zesilovač v případě delších úseků sběrnice CAN.

Typická aplikace

• Galvanické oddělení sekcí sběrnice CAN;
• rozdělení sběrnice CAN na menší segmenty v případě problémů s parazitní kapacitou nebo přetížením sběrnice;
• zesílení signálů sběrnice CAN na delší vzdálenosti.

Instalace

Modul je určen pro montáž na 35mm DIN lištu. Šířka modulu je 35 mm, 2 mezery/moduly v DB. Aby bylo možné modul spustit, musí být připojen ke dvěma samostatným sekcím sběrnice CAN. Sběrnice systému Ampio se skládá ze čtyř vodičů – dvou pro napájení a dvou pro komunikaci mezi moduly.

Při použití modulu probíhá pouze přenos logických signálů mezi oddělenými sekcemi sběrnice – modul mezi sekcemi nesdílí elektrické vedení. Aby byly zachovány vlastnosti galvanického oddělení, musí být obě sekce napájeny samostatnými napájecími zdroji.

Stavové LED diody zařízení

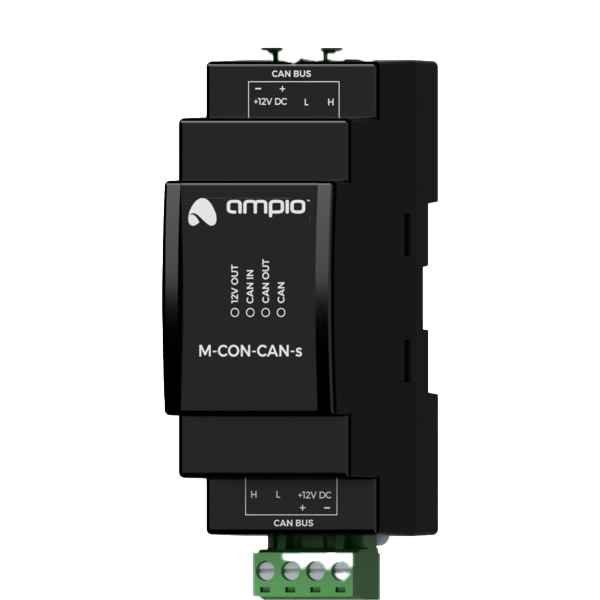

Na přední straně modulu jsou signalizační LED indikátory. Zelená LED s označením CAN indikuje stav komunikace na primární straně CAN sběrnice (spodní konektor):

• jeden pravidelný záblesk každou 1 sekundu. – komunikace na sběrnici CAN funguje správně,
• dvě pravidelná bliknutí každou 1 sekundu. – modul nepřijímá informace z jiných modulů,
• tři pravidelná bliknutí každou 1 sekundu. – modul nemůže odesílat informace na sběrnici CAN;

Kromě LED indikující stav komunikační sběrnice jsou na přední straně zařízení také tři červené LED:

• 12V OUT – indikuje přítomnost napájecího napětí na sekundární straně zařízení;
• CAN IN – indikuje, že zařízení přijímá data ze sekundární sběrnice CAN;
• CAN OUT – indikuje, že zařízení odesílá data na sekundární sběrnici CAN.

Rozměry modulu

Rozměry vyjádřené v milimetrech.

Schéma zapojení
