Description
Obecné rysy

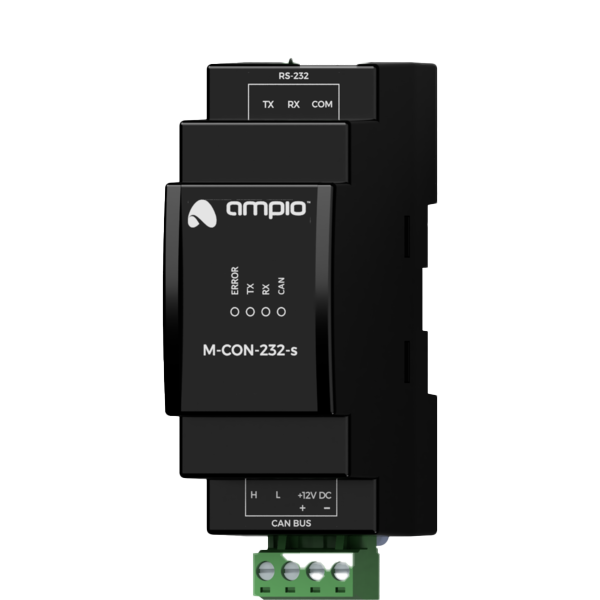

Modul M-CON-232-s je součástí systému Ampio. Požadované napětí pro napájení modulu je 11 — 16V DC. Modul je řízen přes CAN sběrnici.
Modul umožňuje integraci zařízení vybavených komunikačním rozhraním RS-232 se systémem domácí automatizace Ampio.
Typická aplikace
- Integrace s poplašnými systémy;
- integrace s projektory a jinými zobrazovacími zařízeními;
- integrace s audio zařízeními;
- integrace s klimatizacemi a rekuperátory.
Instalace
Modul je určen pro montáž na 35mm DIN lištu. Šířka modulu je 35 mm, 2 mezery/moduly v DB. Aby bylo možné modul spustit, musí být připojen ke sběrnici CAN. Sběrnice systému Ampio se skládá ze čtyř vodičů – dvou pro napájení a dvou pro komunikaci mezi moduly.
Kromě konektoru sběrnice CAN má zařízení konektor, který umožňuje přístup k linkám Rx a Tx rozhraní RS-232.
Pro připojení k externímu zařízení pomocí rozhraní RS-232 je nutné připravit kabel zakončený konektorem vhodným pro integrované zařízení. Schéma zapojení zařízení představuje variantu takového zapojení se zkratem vedení DCD, DTR a DSR. Před integrací si přečtěte příručku integrovaného zařízení, abyste zjistili, zda připojení vyžaduje.
Stavové LED diody zařízení
Na přední straně modulu jsou signalizační LED indikátory. Zelená LED s označením CAN indikuje stav komunikace na CAN sběrnici:
- jeden pravidelný záblesk každou 1 sekundu. – komunikace na sběrnici CAN funguje správně,
- dvě pravidelná bliknutí každou 1 sekundu. – modul nepřijímá informace z jiných modulů,
- tři pravidelná bliknutí každou 1 sekundu. – modul nemůže odesílat informace na sběrnici CAN;
Kromě LED stavu komunikační sběrnice jsou na přední straně zařízení tři červené LED:
- ERROR – označuje chybu komunikace;
- TX – označuje, že zařízení odesílá data přes rozhraní RS-232;
- RX – označuje, že zařízení přijímá data přes rozhraní RS-232.
Povaha komunikační chyby závisí na specializované variantě firmwaru nahrané do zařízení.
Programování
Modul je naprogramován pomocí softwaru Ampio Designer . Umožňuje upravovat parametry modulu a definovat jeho chování v reakci na signály přímo dostupné modulu a také obecné informace přicházející ze všech zařízení přítomných na sběrnici domácí automatizace.
Vzhledem ke komplexnosti implementovaných funkcionalit a specializované povaze firmwaru je modul M-CON-232-s jedním z mála zařízení, které není aktualizováno automaticky. Nahrání nové verze softwaru je možné pouze ručně, tj. výběrem příslušného souboru s aktualizací softwaru.
Na rozdíl od většiny modulů systému Ampio je software modulu M-CON-232-s specializovaný, tj. v závislosti na zamýšleném případu použití musí být do zařízení nahrán vhodný firmware.
Specializovaný software je identifikován názvem souboru, jehož syntaxe je většinou v souladu s přijatou nomenklaturou pro aktualizační soubory zařízení Ampio. Jediný rozdíl je v tom, že poslední dvě číslice verze softwaru definují účel programu.
Název souboru firmwaru modulu M-CON-232-s má následující tvar:
ampio_T25_P[PCB]_S[VER][TYP].amp
kde:
[PCB]je číselný identifikátor verze hardwarové platformy modulu,[VER]je verze firmwaru,[TYP]je dvoumístný specializační kód firmwaru.
Níže uvedená tabulka uvádí dostupné varianty specializace firmwaru M-CON-232-s:
| Kód specializace | název | Popis |
|---|---|---|
01 |
INTEGRA | Integrace s poplašným systémem Satel Integra. |
03 |
UNI-ONEWAY | Univerzální jednosměrné integrace – odesílání libovolných příkazů. |
12 |
ČAS-INT | Integrace se systémem Wekta. |
Specializované softwarové soubory jsou dodávány se softwarem Ampio Designer.
Rozměry modulu
Rozměry vyjádřené v milimetrech.
Schéma zapojení
