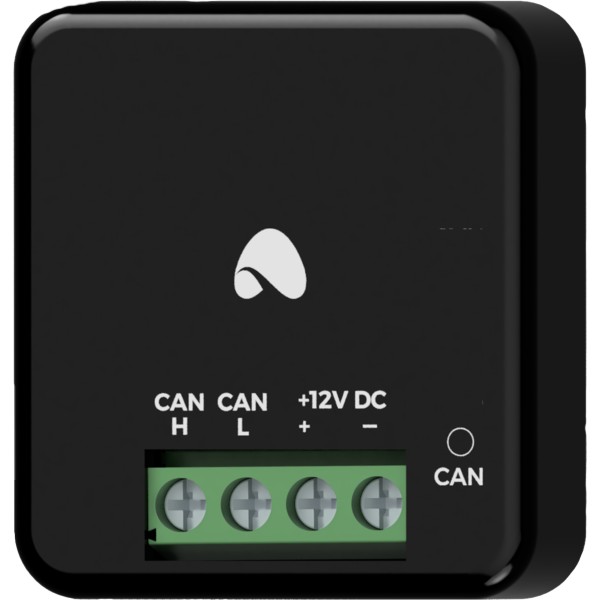

M-CON-ENOCN-p

Modul M-CON-ENOCN-p je součástí systému Ampio. Požadované napětí pro napájení modulu je 11 — 16V DC. Modul je řízen přes CAN sběrnici.

Modul se používá pro integraci se zařízeními, která podporují standard bezdrátové komunikace EnOcean 868Mhz. S využitím modulu je možné přijímat nešifrované zprávy z definovaného fondu zařízení, která komunikují prostřednictvím technologie EnOcean. Tyto zprávy jsou převedeny do podoby vhodné pro sběrnici CAN, což umožňuje jejich použití v rámci logiky automatizace budovy.



SKU: M-CON-ENOCN-p Categories: ,

Description

Obecné rysy

Modul M-CON-ENOCN-p je součástí systému Ampio. Požadované napětí pro napájení modulu je 11 — 16V DC. Modul je řízen přes CAN sběrnici.

Modul se používá pro integraci se zařízeními, která podporují standard bezdrátové komunikace EnOcean 868Mhz. S využitím modulu je možné přijímat nešifrované zprávy z definovaného fondu zařízení, která komunikují prostřednictvím technologie EnOcean. Tyto zprávy jsou převedeny do podoby vhodné pro sběrnici CAN, což umožňuje jejich použití v rámci logiky automatizace budovy.

Je možné definovat až 250 zařízení EnOcean, jejichž zprávy budou interpretovány modulem M-CON-ENOCN-p.

Typická aplikace

  • Integrace se zařízeními vybavenými rozhraním EnOcean, jako jsou:
    • bezdrátové a bezbateriové spínače;
    • teplotní čidla, pohybová čidla, NFC;
    • rukojeti se snímači polohy;
    • atd.

Instalace

Rozměry modulu umožňují jeho instalaci do standardní rozvodné krabice. Aby bylo možné modul spustit, musí být připojen ke sběrnici CAN. Sběrnice systému Ampio se skládá ze čtyř vodičů – dvou pro napájení a dvou pro komunikaci mezi moduly.

Stavové LED diody zařízení

Na přední straně modulu jsou signalizační LED indikátory. Červená LED s označením CAN indikuje stav komunikace na CAN sběrnici:

  • jeden pravidelný záblesk každou 1 sekundu. – komunikace na sběrnici CAN funguje správně,
  • dvě pravidelná bliknutí každou 1 sekundu. – modul nepřijímá informace z jiných modulů,
  • tři pravidelná bliknutí každou 1 sekundu. – modul nemůže odesílat informace na sběrnici CAN;

Programování

Modul je naprogramován pomocí softwaru Ampio Designer . Umožňuje upravovat parametry modulu a definovat jeho chování v reakci na signály přímo dostupné modulu a také obecné informace přicházející ze všech zařízení přítomných na sběrnici domácí automatizace.

Konfigurace seznamu adres zařízení EnOcean, jejichž zprávy budou interpretovány modulem M-CON-ENOCN-p, je možná pomocí softwaru Ampio Designer. To znamená, že zařízení z rodiny M-SERV musí být přítomno na sběrnici automatizace budovy během provádění konfiguračních činností.

Rozměry modulu

Rozměry vyjádřené v milimetrech.

Přerušované čáry označují oblasti, kde mohou být umístěny konektory zařízení nebo jeho další prvky.

Schéma zapojení
