Description

Obecné rysy

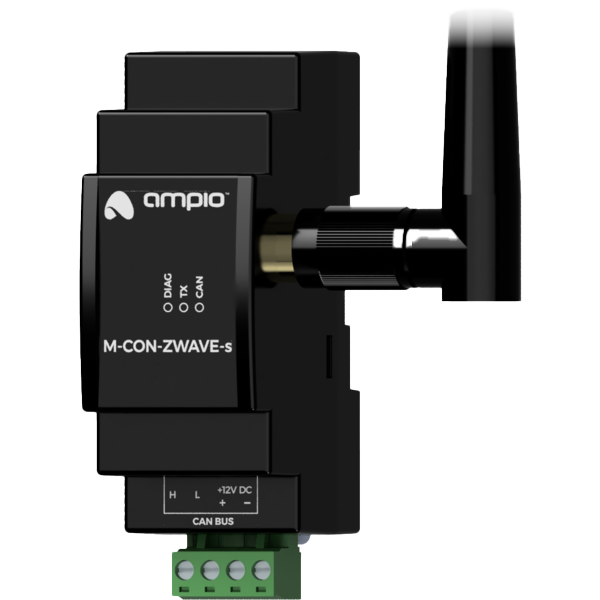

Modul M-CON-ZWAVE-s je součástí systému Ampio. Požadované napětí pro napájení modulu je 11 — 16V DC. Modul je řízen přes CAN sběrnici.

Modul umožňuje integraci s řadou zařízení, která podporují bezdrátový komunikační protokol Z-Wave.

Podporovaná zařízení Z-Wave

Následující seznam obsahuje zařízení Z-Wave, která lze integrovat s modulem M-CON-ZWAVE-s.

• Aeotec – Multisensor 6,
• Danfoss – living connect Z (SW 1.01),
• Everspring – ST814,
• Fakro – Pohony pro střešní okna,
• Fibaro – Dimmer 2 (V3.5),
• Fibaro – senzor dveří/oken (V3.2, V2.5),
• Fibaro – Double Switch 2 (V3.3),
• Fibaro – Flood Sensor (V3.2),
• Fibaro – pohybový senzor,
• Fibaro – Single Switch,
• Fibaro – kouřový senzor (V2.5),
• Fibaro – univerzální binární senzor,
• Fibaro – zásuvka,
• GreenWave – NS310-F,
• NEO CoolCam – pohybový senzor,
• NEO CoolCam – zásuvka,
• Švédsko – SwiidInter II,
• Zipato – ovladač ventilů.

Instalace

Modul je určen pro montáž na 35mm DIN lištu. Šířka modulu je 35 mm, 2 mezery/moduly v DB. Aby bylo možné modul spustit, musí být připojen ke sběrnici CAN. Sběrnice systému Ampio se skládá ze čtyř vodičů – dvou pro napájení a dvou pro komunikaci mezi moduly.

Kromě konektoru sběrnice CAN má zařízení konektor SMA pro anténu Z-Wave. Konektor je na pravé straně modulu, proto je doporučeno modul instalovat na pravou stranu rozvodnice, aby bylo možné k němu připojit anténu nebo anténní kabel.

Stavové LED diody zařízení

Na přední straně modulu jsou signalizační LED indikátory. Zelená LED s označením CAN indikuje stav komunikace na CAN sběrnici:

• jeden pravidelný záblesk každou 1 sekundu. – komunikace na sběrnici CAN funguje správně,
• dvě pravidelná bliknutí každou 1 sekundu. – modul nepřijímá informace z jiných modulů,
• tři pravidelná bliknutí každou 1 sekundu. – modul nemůže odesílat informace na sběrnici CAN;

Kromě LED stavu komunikační sběrnice jsou na přední straně zařízení dvě červené LED:

• DIAG – diagnostická LED, která může být užitečná při kontaktování služby technické podpory;
• TX – označuje, že zařízení odesílá data přes rozhraní Z-Wave.

Programování

Modul je naprogramován pomocí speciálního programátoru, který je k dispozici pro autorizované techniky, a softwaru konfigurátoru Ampio Smart Home CAN. Umožňuje upravovat parametry modulu a definovat jeho chování v reakci na signály přímo dostupné modulu a také obecné informace přicházející ze všech zařízení přítomných na sběrnici domácí automatizace.

Spárování podporovaného zařízení s modulem M-CON-ZWAVE-s se spouští z aplikace Smart Home CAN konfigurátor. Po uvedení zařízení do režimu párování postupujte podle postupu párování definovaného výrobcem spárovaného zařízení.

Po dokončení spárování bude připojené zařízení systémem automatizace budovy vidět jako virtuální zařízení.

Rozměry modulu

Rozměry vyjádřené v milimetrech.

Schéma zapojení
